国内部分特殊场段分类及特点整理
车辆段选址对区域规划影响和片区统筹开发有重要意义。各地传统的选址方式比较关注工程建设因素而忽略开发因素,常见思路是将场段选址于城市边缘区域,或是开发边界外、永久基本农田内等。随着对TOD重视程度的提高以及国土空间规划相关要求,场段选址已由“粗放型”向“精细化”转变,除满足场段本身的工程要求外,还要更加注重对与周边地块统筹进行TOD开发,以“DOT”*理念从节地、功能/动线优化、产业导入、片区开发等多个因素确定场段选址及组合优化形式,兼顾场段工程与TOD需求进行创新,实现场段TOD的经济和社会效益最大化
我中心承担了多个不同轨道交通建设阶段的场段TOD咨询项目,尤其是近期在多个城市开展轨道交通线网规划和近期建设规划阶段的系统研究,对国内部分特殊场段从地下、半地下、地上以及布局型式、盖上业态等维度进行了收集整理,在此与同行分享。

* DOTDevelopment-Oriented Transit, 开发导向的交通设施优化)——将交通设施与周边物业和城市环境作为一个整体,进行整合规划、城市设计和建筑布局,以各类功能优化组合、空间高效利用、交通换乘无缝衔接、各种动线合理安排为原则,对交通设施进行功能、工艺、形态、建设时序、结建工程等方面的优化,使其能更好支撑TOD发展。
DOT理念由我中心于2014年首先在国内提出,其核心思想是:轨道交通不仅仅是交通工具,而是可开发经营的城市资源!


分类 场段型式 序号 项目名称 站点 盖上业态 特点/DOT创新点
    1 北京地铁7号线焦化厂车辆段 7号线焦化厂站 商业、办公、停车楼 咽喉区形成下沉空间,屋顶作为主题文化公园。
市政路下地下试车线
2 南京地铁2号线西延线鱼嘴停车场 2号线西延工程鱼嘴站 商办混合居住社区 地下停车场风井和消防楼梯结合上盖物业建筑及景观进行一体化设计
3 西安地铁8、10号线环园中路停车场 8/10号线环园中路站 住宅 两场合并,8度区地下
4 成都地铁7号线川师车辆段 7号线四川师大站 公园 成都首个全地下、最大车辆段工程
5 深圳地铁3号线中心公园停车场 3号线华新站 中心公园 地下
6 武汉地铁3号线升官渡停车场 3号线升官渡站 住宅 地下
7 厦门地铁3号线五缘湾停车场 3号线五缘湾站 商业、酒店、办公 地下,绿化由地面向高处蔓延,形成地景效果
地下双层叠建 8 成都地铁7号线崔家店停车场 7号线崔家店站 住宅、OCC控制中心、食堂公寓 城市二环边地下双层立体停车场(亚洲最大地铁停车场)
半地下 利用地形双层叠建 9 青岛地铁2号线辽阳东路车辆段(青铁华润城) M2线辽阳东路站 商住比5:5;居住、公建、地铁办公、商业 利用地形形成双层停车库
地下一层,地上一层 10 北京地铁10号线五路停车场(琨御府) 10号线慈寿寺站 住宅 6号线停车场放于地下,咽喉区形成空中花园
地上 地面多个集中 11 成都地铁5、8、9号线元华车辆段 33号线元华站 三个场段集中的大型车辆基地
12 杭州地铁1、4号线七堡车辆基地(杨柳郡) 1号线七堡站 住宅、幼儿园、小学 工艺优化适应地形
贯通式车辆段,毗邻站点
13 北京地铁3、12号线东坝车辆段 3号线和12号线换乘站管庄路西口站 住宅、教育、医疗、娱乐 设置专用联络线与出入线立交设计
14 宁波地铁7、8号线下应南车辆基地 7号线姜村站 住宅、教育、产业园 串列+倒装,共用场段节地、运用库、咽喉区上盖产业园,检修库上盖学校,结构扭转隔震、河道改移
15 无锡地铁4号线,S1线具区路车辆段 4号线博览中心站 住宅 共用场段节地,隔震、试车线半下沉降噪
地上结构扭转 16 郑州地铁4号线关陈车辆段 - 住宅、幼儿园、公建(社区配套)、商业网点 结构转换层、盖上住宅朝向扭转至正南北向、工艺优化增大白地。隔震
17 杭州地铁10号线仁和车辆段 - 住宅:商业=4:1;幼儿园、小学 结构扭转
18 徐州地铁1号线杏山子车辆段 1号线杏山子站 住宅 底盖柱网根据地铁线路确定;上盖项目柱网根据正南正北确定;上下柱网斜交扭转,上盖18层,隔震
上盖产业园 19 深圳地铁14号线昂鹅车辆段 14号线沙田站 办公、商业 运用库上盖产业园
20 北京地铁16号线北安河车辆段 16号线北安河站 产业、住宅 咽喉区产业园,节地指标744m2/节
21 深圳地铁1号线前海车辆段 1号线鲤鱼门地铁站 办公、商业 咽喉区上盖产业园(深港基金小镇)
地上双层叠建 22 深圳地铁3号线横岗车辆段 3号线六约站 商务公寓、超高层酒店、办公写字楼、住宅和保障性住房、小学、幼儿园 中国第一座双层车辆段
23 深圳地铁10号线凉帽山车辆段 - 公园 双层运用库,双层检修库,利用地形,检修库架空
已建场段改造 24 西咸地铁1号线车辆段 1号线沣东自贸园站 居住、商业、教育 车辆段已建,咽喉区加绿化,白地做住宅
线路穿场段 25 宁波地铁1号线天童庄车辆段 1号线邱隘站 车辆段综合楼、培训中心及公寓、食堂、综合维修中心、公安分局、住宅、文体中心、单身宿舍 集地铁车辆段、地铁车站、公交车站、居住、工作、文化、教育于一体的城市综合体,毗邻站点
地上倒装式 26 上海地铁10号线吴中路车辆段 10号线紫藤路站 顶级购物中心;国际精品酒店;地铁博物馆;返还政府商业楼 上海首个地铁车辆段上盖综合体
折返进出场 27 上海地铁11号线嘉定北停车场 11号线嘉定北站 - 出站后折返进场,毗邻站点
场段下方车库(场段夹心) 28 佛山地铁2号线湖涌停车场 2号线湖涌站 住宅、商业、公交场站 利用地形,场段下方做车库
29 南京地铁1号线药科大学城停车场 1号线中国药科大学站 住宅,下部2层商业 场段夹心位于3层,场段下方做双层商业
附图:
  1. 北京地铁7号线焦化厂车辆段



2.    南京地铁2号线西延线鱼嘴停车场


3     西安地铁8、10号线环园中路停车场

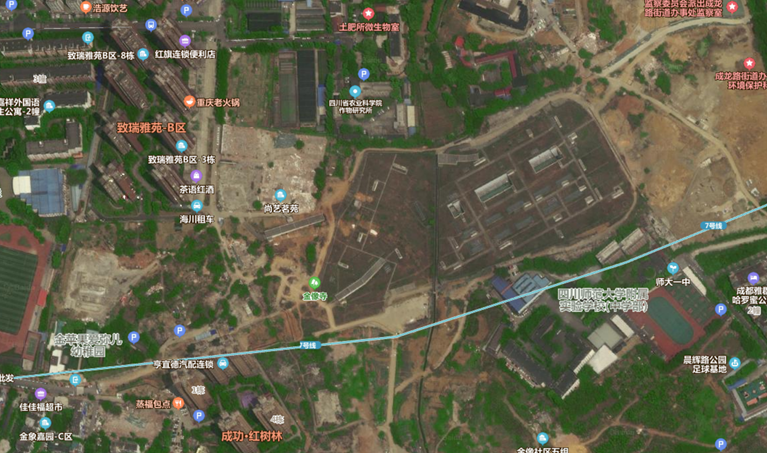

4     成都地铁7号线川师车辆段

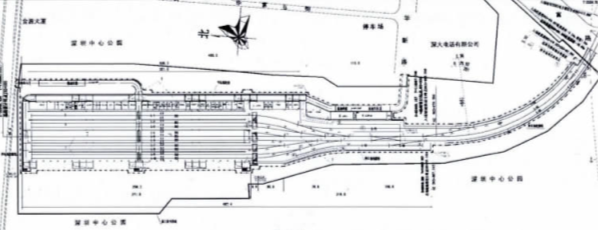

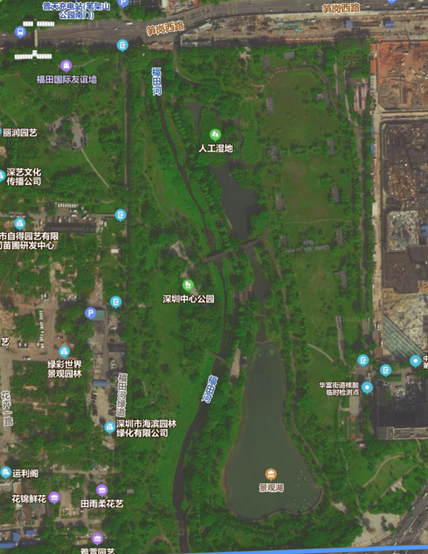

5     深圳地铁3号线中心公园停车场





6     武汉地铁3号线升官渡停车场


7     厦门地铁3号线五缘湾停车场


8     成都地铁7号线崔家店停车场




9     青岛地铁2号线辽阳东路车辆段(青铁华润城)

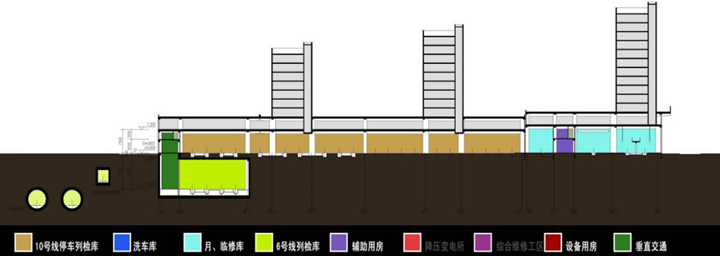

10    北京地铁10号线五路停车场(琨御府)

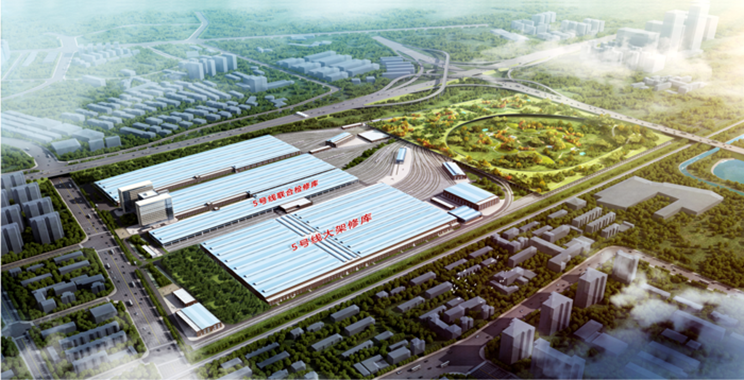

11    成都地铁5、8、9号线元华车辆段


12    杭州地铁1、4号线七堡车辆基地(杨柳郡)




13    北京地铁3、12号线东坝车辆段


14    宁波地铁7、8号线下应南车辆基地

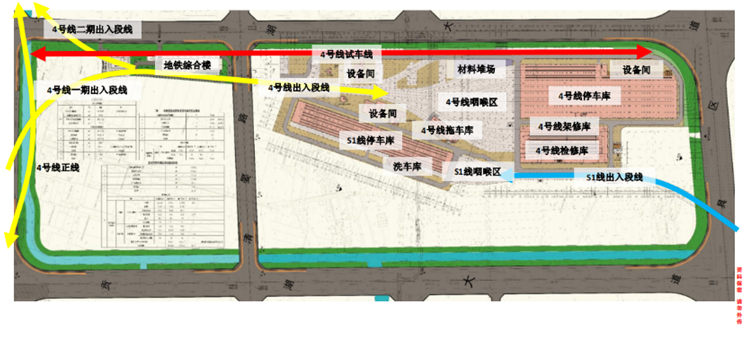

15    无锡地铁4号线,S1线具区路车辆段



16    郑州地铁4号线关陈车辆段




17    杭州地铁10号线仁和车辆段


18    徐州地铁1号线杏山子车辆段




19    深圳地铁14号线昂鹅车辆段

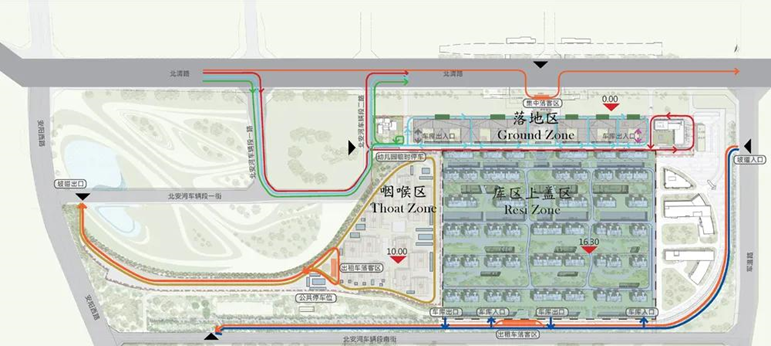

20    北京地铁16号线北安河车辆段




21    深圳地铁1号线前海车辆段





22    深圳地铁3号线横岗车辆段





23    深圳地铁10号线凉帽山车辆段




24    西咸地铁1号线车辆段



25    宁波地铁1号线天童庄车辆段

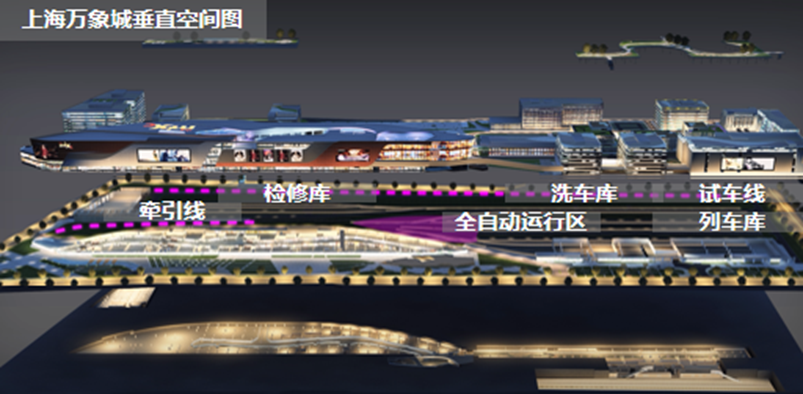

26    上海地铁10号线吴中路车辆段(万象城)

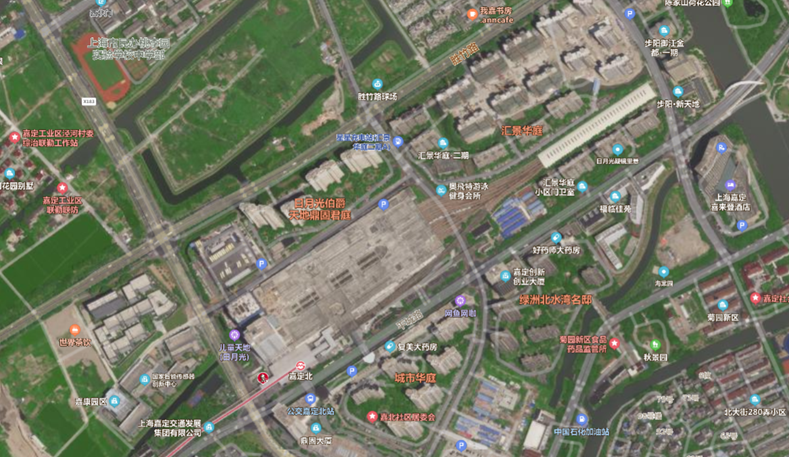

27    上海地铁11号线嘉定北停车场




28    佛山地铁2号线湖涌停车场




29    南京地铁1号线药科大学城停车场



(注:本文图片主要来自网络收集或我司项目,如有侵权请联系删除)


作者:西南交大TOD研究中心 徐绍辉 刘佳茜
